Как ELM327 на самом деле узнаёт параметры двигателя

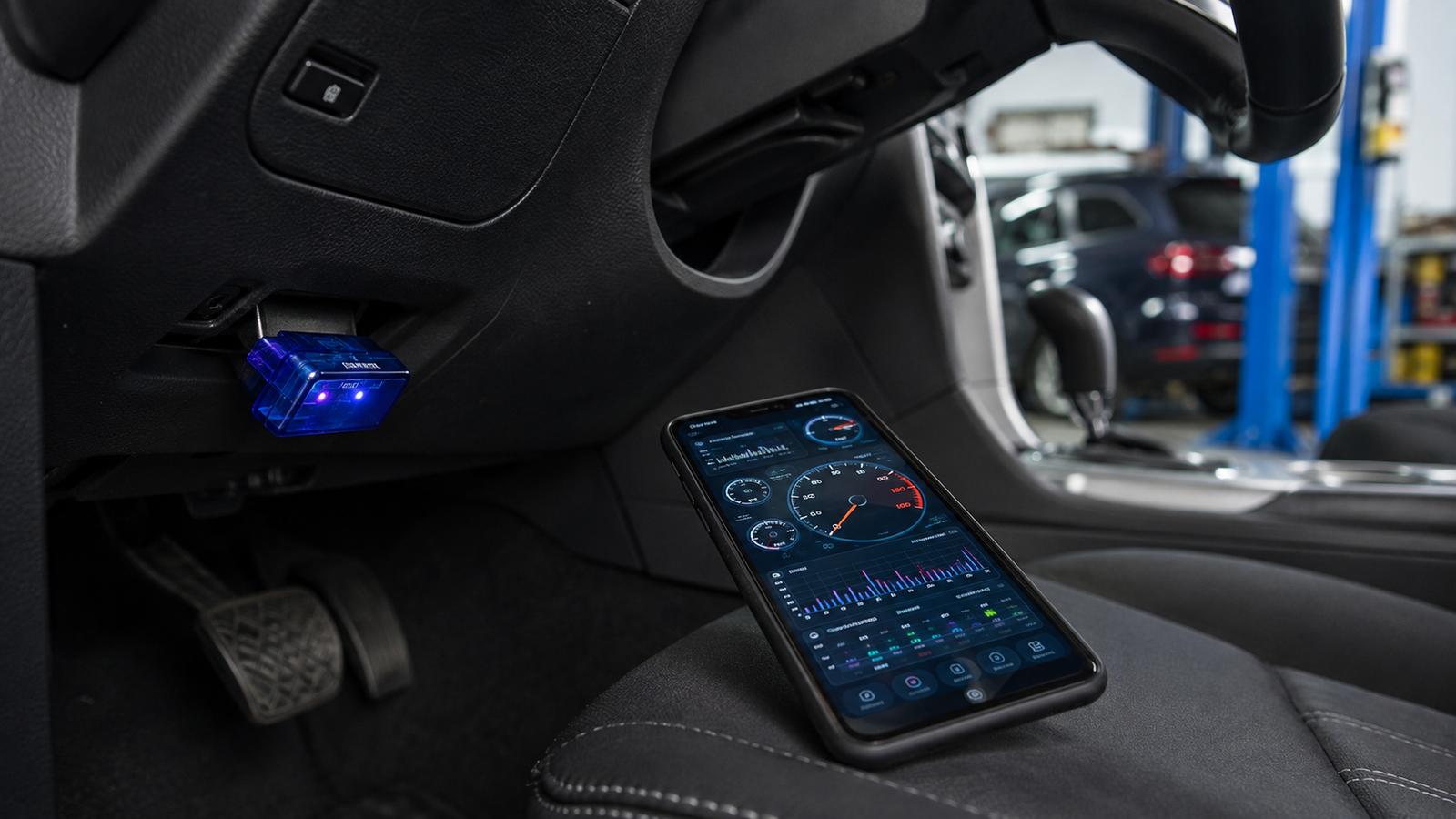

У автомобильных диагностических сканеров есть одна особенность, которая часто остаётся за кадром. Подключив небольшую синюю коробочку к разъёму OBD-II, водитель открывает приложение на телефоне и видит целый набор параметров: обороты двигателя, температуру охлаждающей жидкости, расход воздуха, положение дросселя и множество других значений.

Из-за этого легко решить, что сам ELM327 каким-то образом измеряет всё происходящее в автомобиле. На самом деле это совсем не так.

ELM327 почти ничего из отображаемых на экране параметров самостоятельно не измеряет. Более того, адаптер даже не знает, где у автомобиля находится двигатель. Его задача гораздо проще: получить запрос от телефона, передать его нужному электронному блоку управления, принять ответ и вернуть его приложению. То есть диагностическая цепочка устроена примерно так:

датчик получает информацию о физическом параметре;
ЭБУ принимает сигнал и обрабатывает его;
ELM327 передаёт запрос и ответ;
приложение преобразует полученные данные в привычные цифры и графики.

Именно поэтому показание сканера не всегда означает, что адаптер что-то непосредственно измерил.

Кто на самом деле знает обороты двигателя

Возьмём для примера частоту вращения коленвала. За её определение отвечает датчик положения коленчатого вала. Он фиксирует прохождение зубьев задающего диска, после чего ЭБУ анализирует интервалы между импульсами и вычисляет частоту вращения коленвала.

С температурой охлаждающей жидкости происходит примерно то же самое, хотя принцип измерения другой. Терморезистор изменяет своё сопротивление в зависимости от температуры. Блок управления фиксирует напряжение в цепи, сопоставляет его с заложенной характеристикой и получает значение температуры.

Некоторые параметры вообще не имеют отдельного датчика. Расчётная нагрузка двигателя, топливные коррекции и ряд других показателей появляются непосредственно в результате вычислений ЭБУ.

Поэтому фраза «сканер показал 110 градусов» технически означает совсем другое: блок управления сообщил приложению, что, согласно имеющимся у него данным, температура составляет 110 градусов. При этом ошибка может возникнуть ещё до того, как информация попадёт в адаптер. Например, способен неверно работать сам датчик, повреждённая проводка может изменить сигнал, а ЭБУ — получить неправильное напряжение. ELM327 в такой ситуации лишь передаст полученное сообщение.

Как 1726 оборотов превращаются в цифру на экране

Представим, что диагностическое приложение хочет узнать текущую частоту вращения двигателя. Оно отправляет адаптеру команду 01 0C. Здесь 01 означает запрос текущих данных, а 0C — номер параметра, соответствующего оборотам двигателя.

После этого ELM327 автоматически определяет подходящий протокол связи и передаёт запрос электронному блоку управления. В зависимости от конкретного автомобиля обмен данными может происходить через CAN, ISO 9141-2 или SAE J1850.

ЭБУ формирует ответ: 41 0C 1A F8. Каждая часть этой последовательности имеет своё назначение. 41 означает положительный ответ на запрос текущих данных. Следующее значение, 0C, подтверждает, что речь идёт именно об оборотах двигателя. А вот полезная информация находится в последних двух байтах — 1A F8.

Если перевести их в десятичную систему, получится 6904. Затем приложение применяет предусмотренную для стандартного PID формулу и делит результат на четыре:

6904 ÷ 4 = 1726 об/мин.

Вот и весь секрет.

Сам ELM327 не вычислял обороты двигателя. Он передал запрос, получил ответ от ЭБУ и отдал приложению последовательность шестнадцатеричных байтов. Уже программа выполнила расчёт и превратила его результат в привычный цифровой тахометр. С температурой охлаждающей жидкости используется похожая схема. Команда 01 05 запрашивает соответствующий параметр. Если ЭБУ возвращает байт 7B, программа преобразует его в десятичное значение 123, а затем вычитает 40. В итоге на экране появляется 83 °C.

Почему разные приложения иногда показывают разные цифры

Если все программы получают данные от одного и того же ЭБУ, логично предположить, что результаты должны совпадать. В идеальной ситуации так и происходит. Однако опрос параметров выполняется последовательно, а не одновременно.

Допустим, программа запрашивает обороты, затем температуру, давление, положение дросселя и ещё пятнадцать параметров. Когда очередь снова доходит до оборотов, водитель уже мог нажать педаль газа. В итоге два приложения с разной скоростью опроса способны показать немного отличающиеся значения, хотя оба работают исправно.

На результат могут влиять и другие особенности:

переключение между градусами Цельсия и Фаренгейтами;
перевод километров в мили;
округление значений;
ошибки в формулах для нестандартных параметров;
задержки Bluetooth.

Поэтому две программы действительно способны смотреть на один автомобиль и показывать немного разные цифры.

Дешёвый адаптер тоже способен ошибаться

Отдельная проблема связана с качеством самого ELM327. Дешёвые клоны могут терять часть ответа, зависать при большом количестве команд или не поддерживать заявленную функцию. Поэтому ценность хорошего адаптера заключается не в том, что он обладает какими-то собственными сверхточными датчиками. Важнее другое:

стабильность соединения;
корректная поддержка протоколов;
нормальная работа при последовательном опросе автомобиля;
отсутствие неожиданных сбоев.

Сам ELM327 при этом остаётся посредником между автомобилем и приложением.

Но одно измерение адаптер всё-таки способен выполнять

У оригинальной микросхемы ELM327 есть команда AT RV. Она позволяет измерять напряжение, поступающее на специальный вход самой микросхемы. В типовой схеме туда через делитель подаётся напряжение бортовой сети автомобиля. Это важное исключение из общего правила: напряжение питания адаптер действительно способен измерять самостоятельно.

Но и здесь нельзя считать показание абсолютно точным. Результат зависит от схемы, номиналов резисторов и калибровки. Для некалиброванной схемы в документации указывается типичная погрешность около 2 процентов. А у дешёвого клона производитель мог сэкономить даже на двух резисторах, поэтому проверять напряжение мультиметром по-прежнему имеет смысл.

Все остальные привычные параметры — обороты, температура, расход воздуха, давление во впускном тракте и топливные коррекции — адаптер получает от ЭБУ.

Почему двигатель виден, а подушки безопасности — нет

Есть ещё один важный момент. Стандарт OBD-II изначально создавался прежде всего для диагностики силового агрегата с точки зрения экологических требований. Поэтому универсальная программа обычно получает доступ к стандартному набору данных:

кодам неисправностей двигателя;
стоп-кадру;
мониторам готовности;
стандартным текущим параметрам.

А вот ABS, подушки безопасности, коробка передач, система полного привода и климатическая установка могут использовать собственные адреса и команды производителя.

Иногда аппаратная часть адаптера способна передать необходимый запрос. Однако приложение может просто не знать нужного протокола или не иметь доступа к соответствующему блоку. Поэтому надпись «ошибок нет» не обязательно означает, что во всём автомобиле неисправностей действительно не обнаружено. Она может означать лишь то, что в тех блоках, к которым удалось получить доступ, ошибок не найдено.

Что делать с подозрительным показанием

Если на прогретом двигателе приложение вдруг показывает −40 °C, а на холостом ходу — 8000 об/мин, не стоит сразу покупать новый датчик или заказывать комплект запчастей. Сначала нужно проверить саму информацию и пройти диагностику последовательно:

убедиться, что правильно выбраны единицы измерения;
посмотреть тот же параметр в другом приложении;
по возможности подключить другой адаптер или марочный диагностический сканер;
сравнить показание с результатом реального измерения;
после этого проверять датчик, питание, массу и проводку.

Вся диагностическая цепочка состоит из четырёх основных звеньев: датчик → ЭБУ → адаптер → приложение. Странное значение способно появиться на любом из этих этапов. Поэтому задача диагностики заключается не в том, чтобы по одной цифре сразу назвать виноватую деталь, а в последовательной проверке всей цепочки.

ELM327 в этом процессе — не универсальный измерительный прибор и уж тем более не «электронный диагност», который сам знает всё об автомобиле. Это интерфейс обмена данными между ЭБУ и программой.

Именно приложение в конечном счёте превращает полученные от блока управления байты в знакомые водителю обороты, температуру, давление или другие параметры. Поэтому при работе с дешёвым сканером важно понимать не только то, что показывает экран, но и откуда именно взялось каждое показание.
