Что означает процент на наклейке под капотом

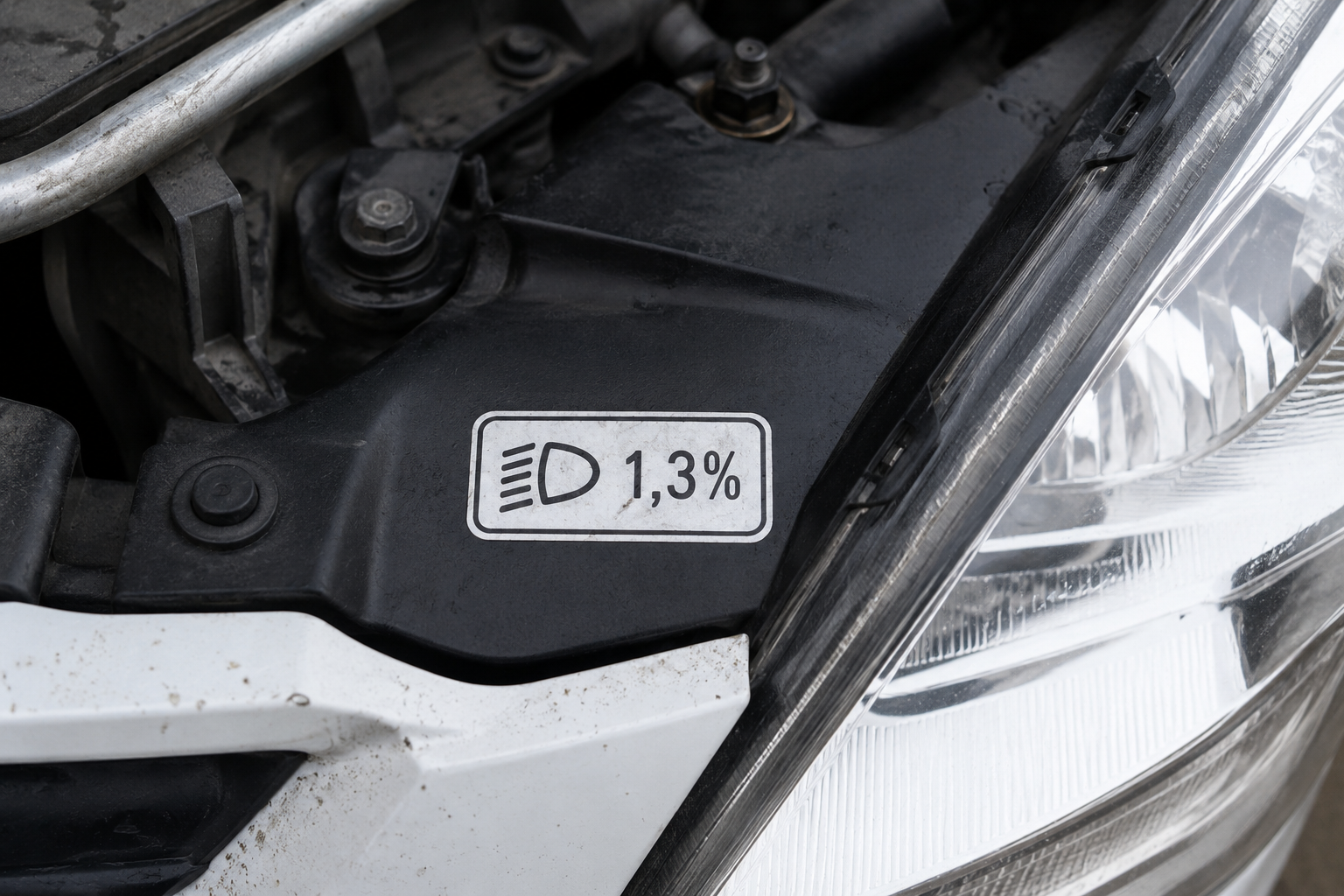

Если открыть капот автомобиля, рядом с фарой почти наверняка обнаружится небольшая наклейка. Иногда её клеят на внутреннюю часть капота, иногда — прямо на корпус оптики. Чаще всего на ней изображена фара и указано значение вроде «1,3%».

Большинство владельцев машин никогда не обращают внимания на эту маркировку. Между тем именно она связана с тем, насколько правильно настроен ближний свет, хорошо ли освещается дорога ночью и не слепит ли автомобиль встречный поток.

Речь идёт об угле наклона фар. Значение 1,3% означает, что световой пучок опускается вниз на 1,3 см с каждым метром расстояния от автомобиля.

Проверяется это очень просто. Если поставить машину в 10 метрах от стены, верхняя граница ближнего света должна оказаться на 13 см ниже центра фары. На дистанции 5 метров разница составит уже 6,5 см. Вся настройка фактически сводится к элементарному расчёту.

Почему цифры у всех разные

На разных автомобилях можно встретить разные значения:

1%
1,1%
1,2%
1,5%

Например, у Lada Granta на корпусе фары обычно указано 1,1%.

Разброс зависит сразу от нескольких факторов:

высоты кузова
расположения фар
конструкции оптики
типа используемых ламп

По различным данным, допустимые значения лежат примерно в диапазоне от 1% до 2,9%. Однако большинство легковых автомобилей укладываются в коридор от 1 до 1,5%.

Есть и ещё одна важная деталь. Если разделить высоту расположения фары на величину снижения луча, можно примерно понять, где заканчивается рабочая зона ближнего света.

Допустим:

центр фары находится на высоте 65 см
наклон составляет 1,3 см на метр

В этом случае 65 делят на 1,3 и получают около 50 метров. Именно на таком расстоянии ближний свет фактически «упрётся» в асфальт.

При скорости 90 км/ч автомобиль проходит эти 50 метров примерно за две секунды. Поэтому неправильная регулировка света — вовсе не мелочь, а вопрос безопасности.

Почему настройка фар сбивается

Многие уверены, что регулировка меняется только после серьёзного ремонта. На практике причин гораздо больше.

Самые распространённые выглядят так:

замена лампочки на аналог другого производителя
удар бампером о бордюр или сугроб
поездки по разбитой грунтовке
сильная загрузка багажника
изношенные крепления фар на старых машинах

Даже одинаковые лампы могут светить по-разному. У разных производителей нить накаливания иногда расположена с отклонением буквально в доли миллиметра. Для отражателя этого уже достаточно, чтобы граница света сместилась вверх или вниз.

Рефлектор фары рассчитан на строго определённое положение источника света. Малейшее отклонение меняет форму пучка.

Когда автомобиль сильно загружен, задняя часть кузова проседает, передняя приподнимается, а фары начинают светить выше нормы. На машинах с большим пробегом регулировка может уходить даже из-за постоянной вибрации — крепления постепенно разбалтываются.

Как понять, что свет уже настроен неправильно

Самый очевидный признак — встречные водители начинают моргать дальним светом, хотя машина едет на ближнем.

Есть и обратная ситуация: лампы новые, стёкла фар чистые, но дорога освещается заметно хуже. В этом случае световой пучок часто оказывается слишком опущенным.

Отдельная история связана с корректором фар в салоне. Многие считают, что именно он отвечает за регулировку света, хотя это не совсем так.

Обычно колесо корректора располагается слева от руля рядом с переключателем освещения и имеет положения 0, 1 и 2.

Положение «0» считается базовым — именно для него и указан процент на наклейке под капотом.

Остальные режимы нужны для компенсации загрузки автомобиля. Чем сильнее нагружен багажник или задний ряд, тем ниже приходится опускать свет.

Некоторые водители однажды переводят корректор, например, на «3» после загрузки машины, а затем забывают вернуть его обратно. В результате ближний свет начинает буквально упираться в асфальт прямо перед бампером.

Что происходит на машинах с автокорректором

На автомобилях с заводским ксеноном или LED-оптикой обычно устанавливают автоматический корректор.

Электроника сама отслеживает положение кузова и меняет угол наклона фар. Для этого используется датчик, который чаще всего расположен возле заднего колеса.

Но и здесь возможны проблемы. Если на машину поставили:

другие пружины
проставки
нестандартные амортизаторы

система может начать ошибаться. Кузов меняет высоту, а электроника продолжает ориентироваться на старые параметры.

Как самостоятельно проверить регулировку

Для проверки понадобятся:

ровная площадка
стена
рулетка
вечернее или ночное время

Сначала автомобиль подгоняют вплотную к стене и отмечают на ней центры обеих фар. Затем машина отъезжает на 5 метров.

После этого нужно:

открыть капот
найти наклейку с процентом
рассчитать необходимое снижение световой границы

Например, при значении 1,3% на расстоянии 5 метров граница света должна находиться на 65 мм ниже отметки центра фары.

Корректор в салоне обязательно переводится в положение «0».

Далее одну фару закрывают плотным материалом, а вторую регулируют винтом на корпусе. Затем процедуру повторяют для другой стороны.

Такой способ нельзя назвать идеально точным. Даже ровная площадка обычно имеет небольшой уклон для отвода воды, а поставить машину строго перпендикулярно стене без измерений непросто. Однако для устранения явного перекоса этого метода обычно достаточно.

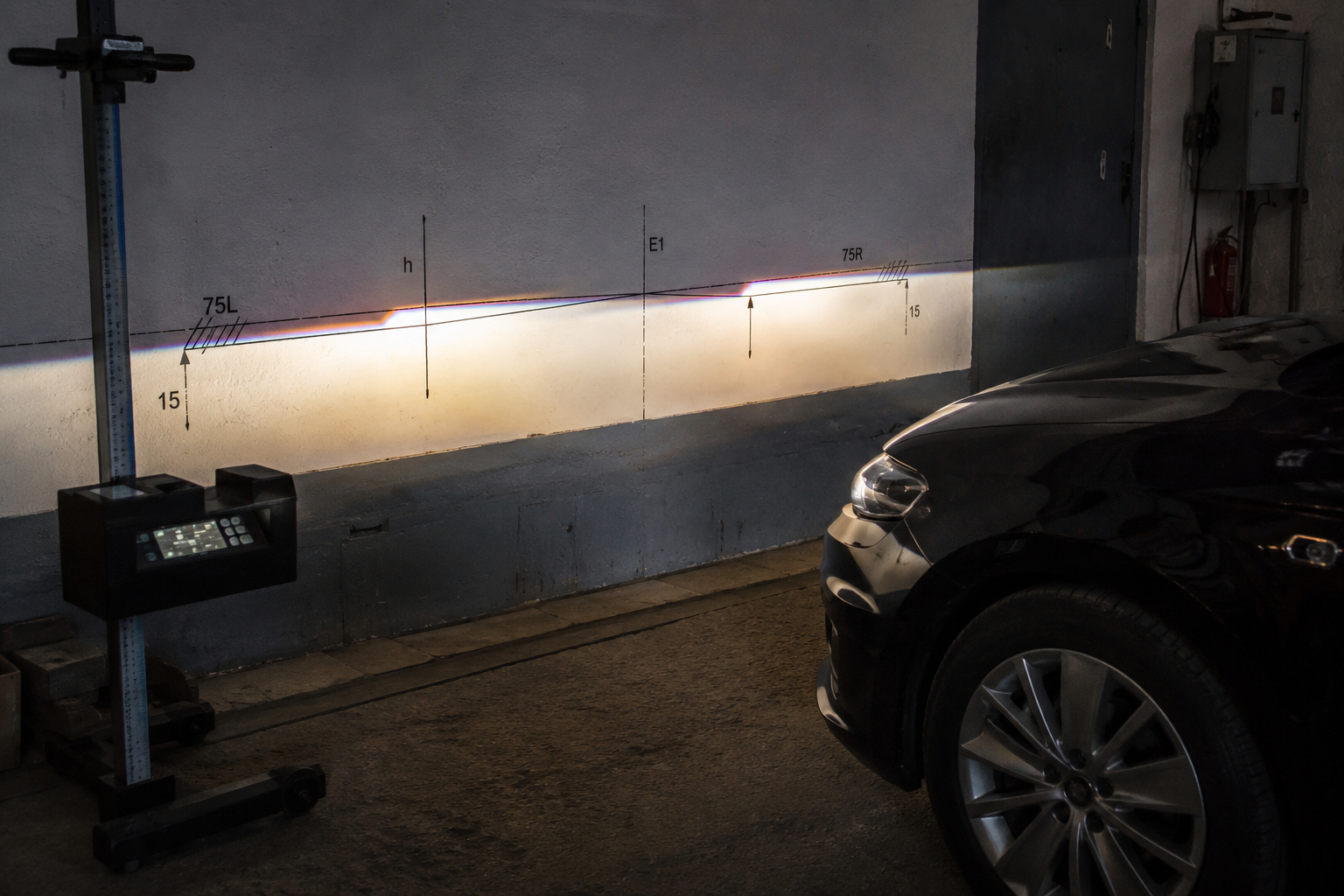

В сервисах используют специальный прибор — реглоскоп. Он позволяет выполнить регулировку быстрее и точнее, но уже за деньги.

Почему LED-лампы часто ухудшают свет

Отдельно стоит упомянуть популярную замену галогенных ламп на светодиодные.

Проблема в том, что:

у галогенки источник света — нить накаливания
у LED — группа диодов

Отражатель фары изначально проектируется под конкретный тип лампы. Когда вместо галогенки ставят светодиод, пучок света формируется уже неправильно.

В результате появляются:

размытая граница ближнего света
паразитные засветки вверх
ослепление встречных водителей

В такой ситуации регулировка по заводской наклейке помогает лишь частично. Даже если опустить весь световой пучок ниже, лишняя засветка выше границы всё равно останется.

Где искать маркировку, если наклейки нет

Иногда заводская наклейка за годы эксплуатации просто теряется. В таком случае нужное значение часто наносят прямо на пластиковый корпус фары.

Маркировка может быть:

выдавлена в пластике
нанесена мелким шрифтом
расположена с задней стороны корпуса
спрятана возле креплений фары

Искать её удобнее всего с фонариком. Если обозначений нигде нет, остаётся руководство по эксплуатации автомобиля.

На машинах с лампами H4, где ближний и дальний свет объединены, регулировка выполняется только по ближнему. Дальний после этого автоматически занимает правильное положение.

Почему регулировку нужно проверять регулярно

Проверка требуется не только после замены ламп.

На угол света также влияют:

новые шины другого размера
сильный удар в яму
замена фары после ДТП
изменение подвески
установка проставок

На форумах владельцев Lada Granta нередко встречаются жалобы на изменение света после установки задних проставок под стойки. После подъёма задней части кузова передок меняет положение, и ближний свет начинает бить слишком низко — иногда буквально в 20 метрах перед автомобилем.

Сам корректор тоже не вечен. На ранних версиях Lada Granta использовался гидрокорректор. Со временем жидкость из системы уходила, шток переставал двигаться, а фары опускались в крайнее нижнее положение.

На более поздних автомобилях появился электрокорректор. Он считается надёжнее, хотя полностью от поломок такая система тоже не застрахована.
