Среди российских джиперов, охотников и участников экспедиций спор о том, какая автомобильная архитектура способна дольше выдерживать тяжёлую эксплуатацию, продолжается годами. Противостояние рамных машин и автомобилей с несущим кузовом давно вышло за рамки сравнения разных инженерных школ. Вопрос гораздо практичнее: какая конструкция лучше переносит годы бездорожья, удары, скручивающие нагрузки, коррозию и ремонт в полевых условиях?

Чтобы разобраться без привычных мифов, стоит рассмотреть обе схемы одновременно — с позиции механики, прочности конструкции и реального опыта эксплуатации.

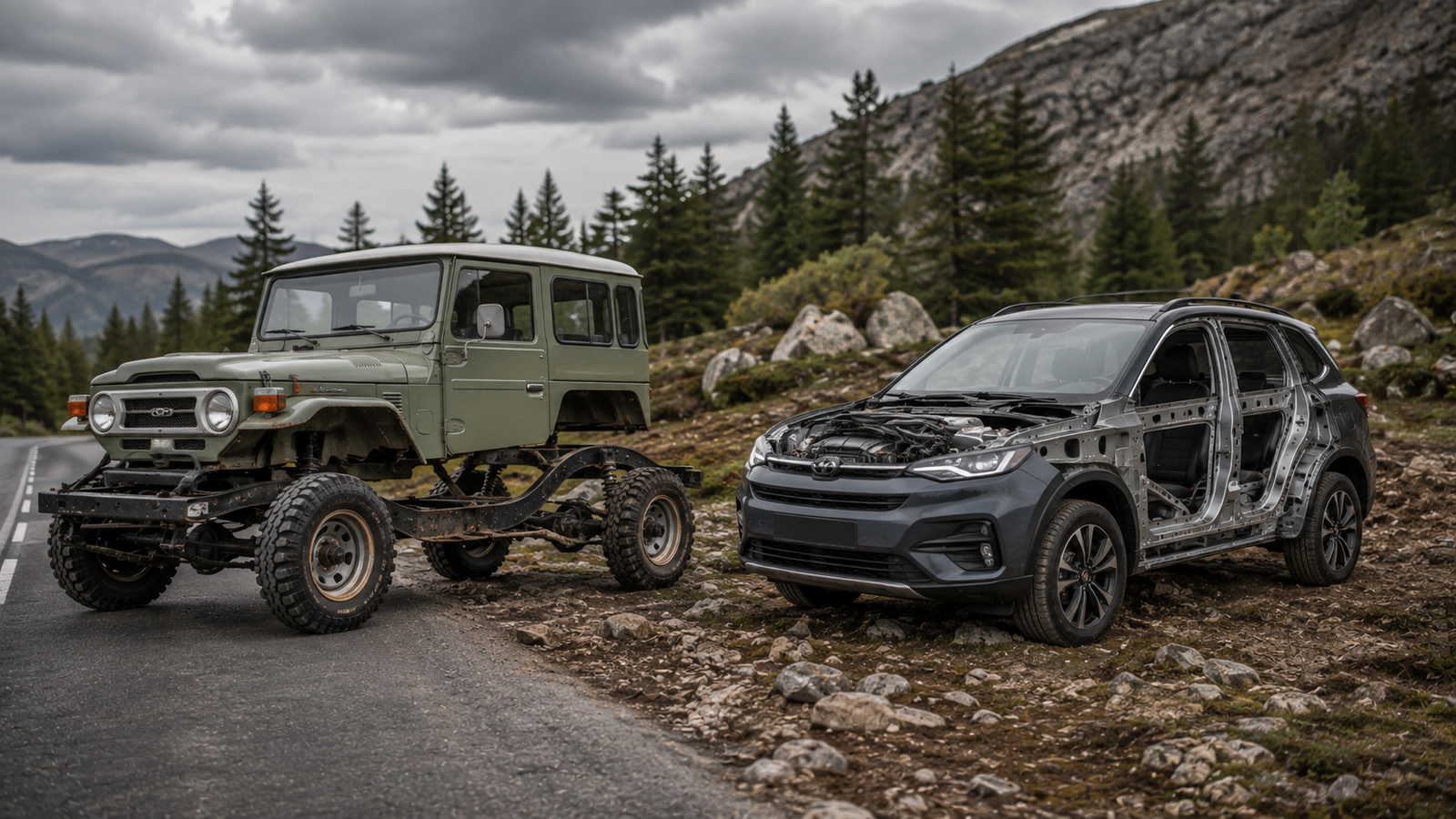

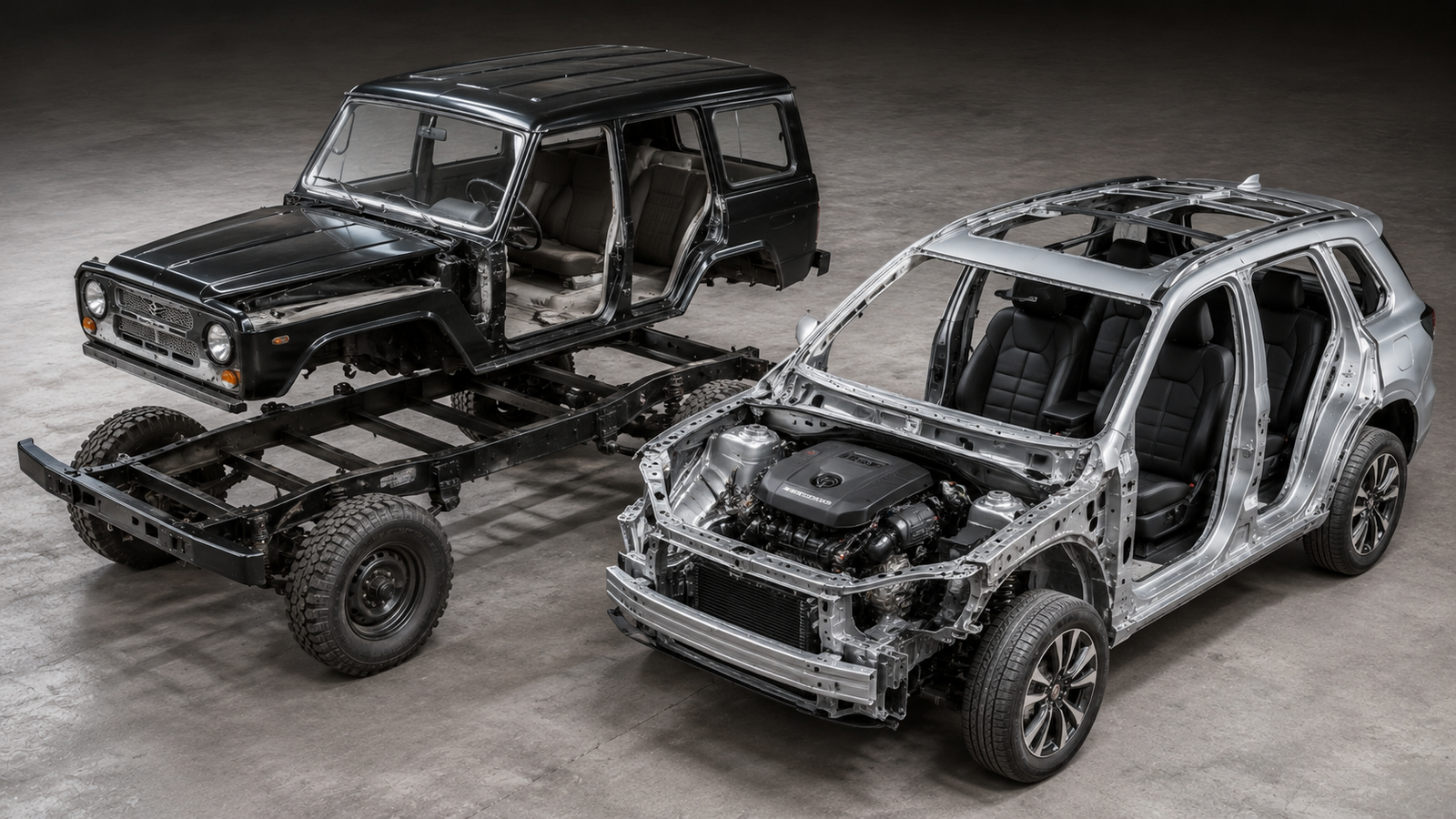

Два принципа построения: лестница и пространственная структура

У классического рамного внедорожника основой автомобиля служит отдельная стальная рама. По сути, это мощная лестница из двух продольных лонжеронов, соединённых поперечинами. На ней размещаются основные агрегаты:

• двигатель и трансмиссия;
• элементы подвески;
• топливные баки;
• кузов автомобиля.

Сам кузов крепится к раме через резиновые подушки и фактически выполняет функцию пассажирской капсулы.

Расхожее представление о такой конструкции сводится к тому, что раму практически невозможно сломать. На практике это не так. Даже массивная стальная балка подвержена усталости металла и коррозии. Более того, из-за большой массы рама способна работать как огромный рычаг.

При быстром попадании в глубокую яму или сильном диагональном скручивании на камнях в металле возникают значительные изгибающие напряжения. Если внутри закрытого профиля уже появились микротрещины или коррозия, одного сильного удара может оказаться достаточно для необратимой деформации. В таком случае говорят, что раму «повело».

Восстановление серьёзно повреждённой рамы — уже не гаражная операция. Потребуются стапель, резка и сварка силовых элементов. Поэтому в некоторых случаях ремонт становится экономически нецелесообразным.

Несущий кузов устроен иначе. Отдельной рамы здесь нет: её функции распределены между полом, порогами, стойками крыши, колёсными арками и моторным щитом. В результате получается пространственная силовая структура, собранная из сталей разной толщины и прочности.

Отсюда рождается другой миф — будто монокок на тяжёлом бездорожье обязательно быстро треснет или переломится. Современные конструкции обладают очень высокой жёсткостью на кручение. Например, у последних поколений Land Rover Discovery этот показатель превышает 23 000–29 000 Нм/град., тогда как у классических рамных автомобилей он заметно ниже.

Отсутствие отдельной рамы и тяжёлых подушек крепления позволяет кузову работать как единый монолит. При грамотном проектировании мест крепления подвески такая конструкция хорошо переносит переменные нагрузки.

Однако у монокока есть собственная проблема — усталость металла. Тонкостенные силовые элементы годами получают вибрационные нагрузки и постепенно накапливают микроповреждения.

Для российского климата главным испытанием становится ржавчина

Если говорить о долговечности автомобилей в российских условиях, невозможно обойти стороной коррозию. И у рамных машин, и у монококов есть свои слабые места.

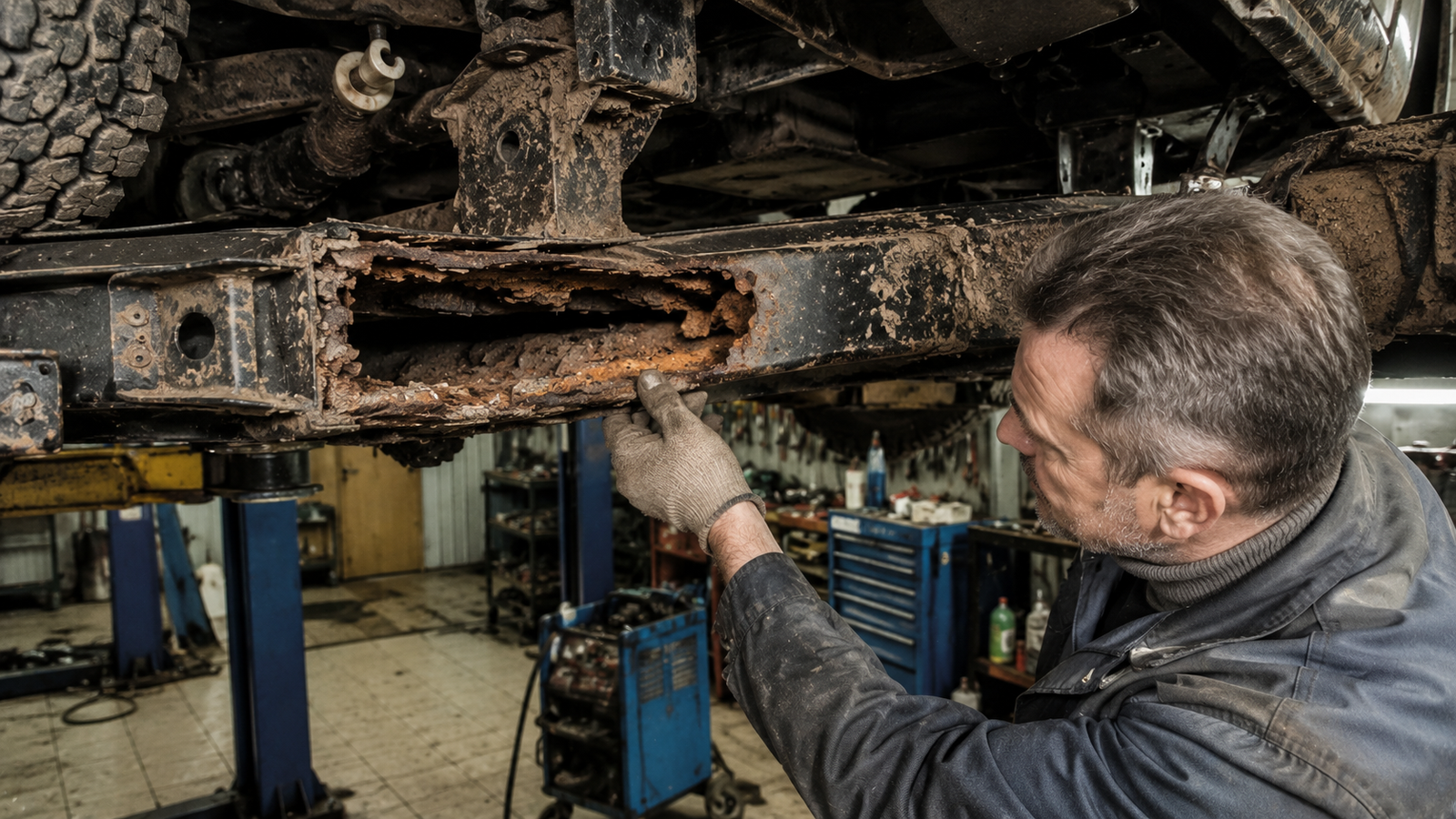

У рамы проблема заключается в её же массивности. Внутри закрытых лонжеронов постепенно накапливаются конденсат, грязь и дорожные реагенты. У Toyota Land Cruiser 60-й и 70-й серий, например, имелись вентиляционные отверстия в раме, но через них внутрь легко попадала влажная глина.

После 15 лет эксплуатации ситуация могла стать критической: внешне ухоженный автомобиль сохранял приличный вид, тогда как внутренние части рамы уже превращались в труху. Номер рамы УАЗа или японского пикапа в подобных случаях иногда приходится буквально искать с помощью пескоструйной обработки.

У сторонников рамной схемы есть очевидный аргумент: если кузов сгнил, его можно снять и установить другой на старое шасси. Теоретически всё действительно выглядит просто. На практике многолетняя эксплуатация превращает эту операцию в серьёзную проблему. Крепёж намертво закисает, болты приходится срезать газом, а геометрия старой рамы далеко не всегда идеально совпадает с геометрией другого кузова. Без сварки, подгонки и тяжёлого инструмента дело зачастую не обходится.

С несущим кузовом ситуация иная. Отдельного запасного шасси у него нет. Если коррозия серьёзно повредила пороги или днище, автомобиль начинает терять структурную целостность.

При этом современные технологии защиты заметно увеличили ресурс таких конструкций. Двухсторонняя оцинковка, герметизация швов полимерными составами и использование деталей из очень толстого металла, изготовленных методом горячей штамповки, позволяют кузову сохранять прочность десятилетиями.

Показательный пример — ВАЗ-2121 «Нива». Конструкция этого автомобиля является несущей, при этом сам кузов сравнительно лёгкий и не отличается большой толщиной металла. Однако грамотно спроектированный силовой каркас и доступность запчастей позволили многим машинам дожить до сегодняшнего дня и продолжать работать на лесовозных дорогах.

В данном случае важен ещё один фактор — ремонтопригодность. Прогнивший порог «Нивы» можно вырезать болгаркой и заменить новым элементом буквально за несколько часов в обычном гараже. Восстановление повреждённого участка сложного лонжерона современного кроссовера потребует гораздо больше времени, квалификации и денег.

Бездорожье: где рама получает преимущество

На тяжёлом рельефе рамная и несущая конструкции ведут себя по-разному. Когда рамный внедорожник вроде УАЗ Hunter или старого Defender наезжает передним колесом на высокое препятствие, мост поднимается вверх. Поскольку основные агрегаты расположены под рамой, клиренс под редуктором сохраняется до момента, пока сама рама не коснётся земли.

Кроме того, рама принимает на себя удары от камней и других препятствий. До салона они доходят в значительно смягчённом виде — через упругие элементы крепления кузова.

Но и здесь нет абсолютной неуязвимости. Если автомобиль получает сильный удар углом бампера, раму может загнуть назад. Вместе с ней повреждаются закреплённые на ней элементы — в частности, радиатор и крылья.

У современного кроссовера ситуация принципиально другая. То же касается Lada Niva Legend, конструкция которой технически находится ближе к интегрированной раме или монококу. При наезде на препятствие начинает работать весь кузов. Чтобы колесо могло значительно подняться, не потянув за собой соответствующую часть кузова, подвеске требуются большие ходы.

Зато несущий кузов имеет важное преимущество — более низкий центр тяжести. Тяжёлая рама увеличивает массу автомобиля, расположенную относительно высоко, поэтому классический рамный внедорожник сильнее склонен к опрокидыванию.

Есть различия и в устройстве подвески. Рама позволяет относительно просто использовать зависимую подвеску с мощными неразрезными мостами. При диагональном вывешивании такие мосты крайне сложно повредить.

В монококе независимая подвеска крепится к подрамникам. При экстремальных нагрузках — например, во время работы лебёдки со стальными тросами или при сильных рывках — точки крепления подрамника к кузову могут начать деформироваться. Посадочные отверстия постепенно разбиваются, и соединение перестаёт работать так, как задумано.

Именно поэтому для тяжёлого внедорожного спорта используют трубчатые каркасы безопасности. Они объединяют между собой точки крепления подвески и фактически превращают несущий кузов обратно в пространственную раму.

Что выгоднее ремонтировать

Долговечность автомобиля определяется не только тем, насколько редко он ломается. Не менее важно, насколько легко и недорого его восстановить.

У рамной конструкции есть очевидное преимущество — модульность. Один и тот же силовой каркас можно использовать для разных типов автомобилей: пикапа, фургона или пассажирского внедорожника. После аварии при повреждении кузовных панелей сама рама может остаться в эксплуатации.

Но за эту универсальность приходится платить массой. Рамная конструкция добавляет как минимум около 200 кг, а лишний вес означает больший расход топлива и более длинный тормозной путь.

Монокок, в свою очередь, выигрывает в пассивной безопасности. Несущий кузов изначально проектируется с зонами программируемой деформации. При фронтальном столкновении двигатель должен уходить под кабину, а не направляться непосредственно в ноги водителя.

В рамной конструкции тяжёлый силовой агрегат чаще сохраняет своё положение благодаря жёсткой раме и может сильнее угрожать водителю. Поэтому при аварии на асфальте монокок имеет преимущество с точки зрения защиты людей, хотя после серьёзного ДТП сам автомобиль может оказаться полностью списан.

Отдельная история — подготовка машины для экстремального спорта. Здесь рамная конструкция остаётся гораздо удобнее:

• к раме можно приваривать дополнительные кронштейны;
• можно менять расположение мостов;
• раму можно разрезать и удлинять;
• силовую конструкцию проще адаптировать под нестандартные агрегаты.

Попытка поднять несущий кузов на 15 см уже связана с другими последствиями. При таком вмешательстве кузов может потерять часть жёсткости и начать «играть» на диагоналях, из-за чего двери начинают закусывать в проёмах.

Так что же действительно долговечнее?

Однозначного ответа на вопрос, какая конструкция прочнее, нет. Всё зависит от того, где и как автомобиль будет использоваться.

Для тяжёлого леса, горных маршрутов и экспедиций вдали от сервисов рамная схема по-прежнему имеет серьёзные преимущества. Там, где машину ждут удары о камни, брёвна и грунт, отдельная рама позволяет использовать более грубые методы ремонта и лучше прощает ошибки водителя.

Главное условие её долговечности — регулярная антикоррозийная обработка внутренних полостей. В исходном материале в качестве примеров такой защиты приводятся отработка и мовиль.

Несущий кузов, напротив, предпочтительнее для скоростных грунтовок, зимней эксплуатации, дальних путешествий по дорогам со смешанным покрытием и повседневной городской езды. Он обеспечивает характерную для легкового автомобиля управляемость, меньший уровень шума и более высокий уровень пассивной безопасности.

Современные технологии обработки металла сделали монококи очень выносливыми. Показательным примером остаётся Suzuki Jimny последнего поколения с интегрированной рамой — тремя мощными лонжеронами внутри кузова. Такая схема объединяет преимущества обеих конструкций и обеспечивает автомобилю высокую живучесть.

Поэтому представление о том, что настоящий внедорожник обязательно должен иметь отдельную раму, постепенно теряет актуальность. На практике срок службы автомобиля определяется не только его архитектурой. Гораздо важнее состояние металла, качество антикоррозийной защиты, возможность ремонта и, наконец, стиль вождения.

Иными словами, вопрос уже давно не сводится к выбору между рамой и монококом. Даже самая крепкая конструкция не рассчитана на бесконечное количество ударов, а самая технологичная машина не отменяет необходимости следить за кузовом. Иногда долговечность внедорожника действительно зависит не от того, есть ли у него рама, а от того, успел ли водитель затормозить перед очередной глубокой ямой.
